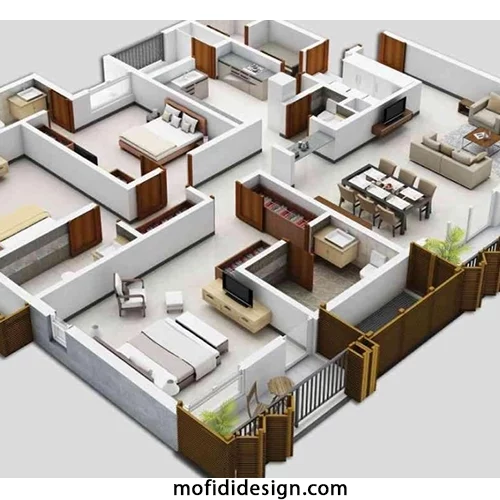

طراحی پلان در مشهد

به منظور استفاده از ایده مناسب برای احداث ساختمان جدید

فهرست مطالب

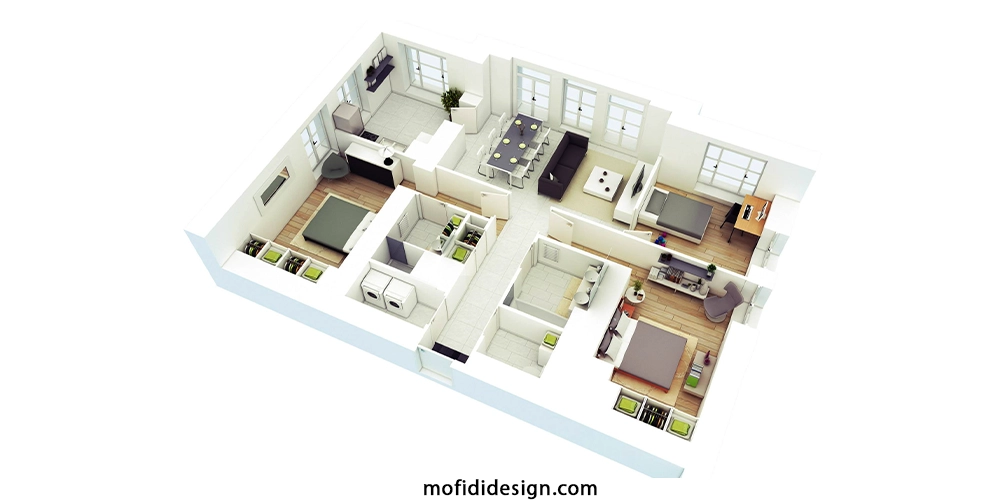

طراحی پلان

به منظور استفاده از ایده مناسب برای احداث ساختمان جدید و یا بازسازی انواع ساختمان طراحی پلان از اهمیت ویژه ای برخوردار است.

چرا که یک طرح آماده، سبب تخمین صحیح هزینه‌ها و در نظر گرفتن بودجه مورد نظر می‌شود.

از طرفی طراحی پلان سبب می‌شود که معماران برای پایه ریزی هر بخش، برنامه ریزی مدون و منظمی داشته باشند. در این مقاله شما را با اجزای تشکیل دهنده پلان و انواع آن آشنا می‌کنیم.

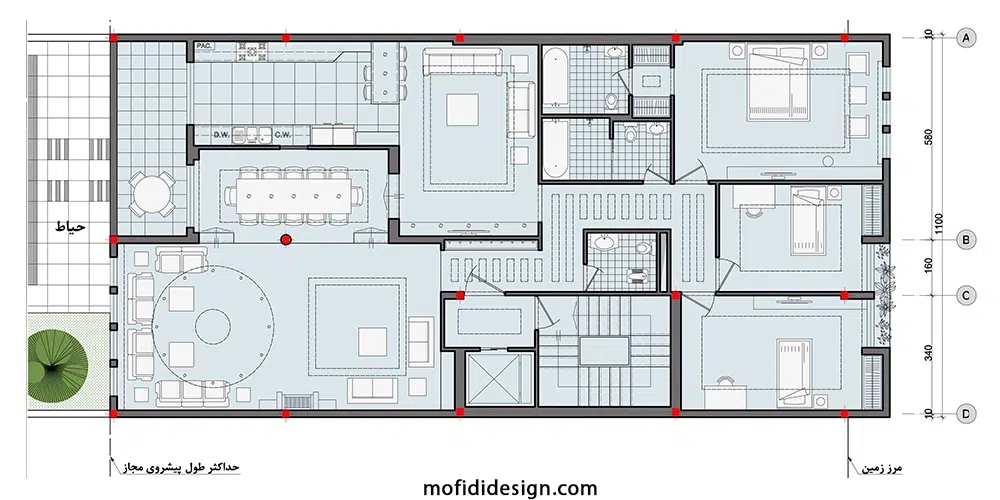

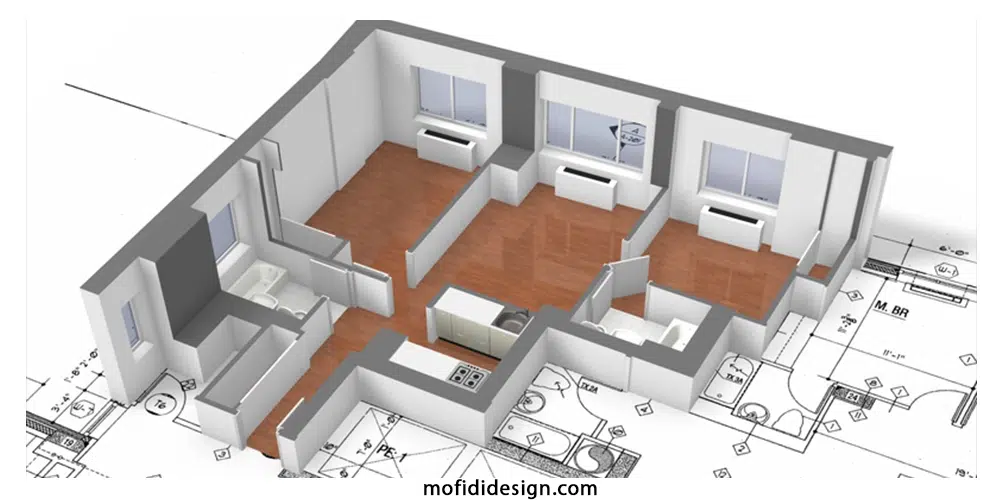

طراحی پلان و تعریف آن

تعریف پلان

پلان یک برش افقی و فرضی از نمای کلی ساختمان است که ارتفاع آن بطور معمول معادل ۲/۳ ارتفاع طبقه از کف در نظر گرفته می‌شود. به صورتی که تمامی جزئیات در آن قابل مشاهده باشد.

در واقع پلان یک طراحی گرافیکی دو بعدی یا سه بعدی است که شکل ظاهر کلی ساختمان را توسط معماران به کارفرما نمایش می‌دهد.

با طراحی پلان اجزای داخلی و نمای کلی نقشه ساختمان به راحتی قابل مشاهده است.

پلان یا به صورت دستی ترسیم می‌شود و یا توسط نرم افزارهای مخصوص.

طراحی پلان و اجزای تشکیل دهنده آن

اجزای تشکیل دهنده پلان

برای درک بهتر این موضوع فرض کنید که از بالا نظاره گر یک ساختمان بدون سقف با ارتفاع تعیین شده هستید.

حال با این فرضیه المان‌های قابل مشاهده از نمای بالا به شرح زیر است:

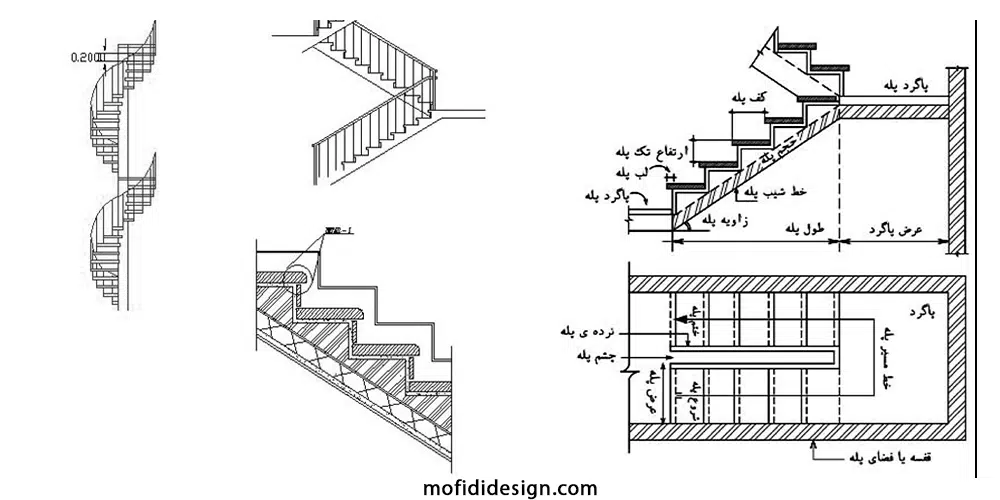

  1. راه پله
  2. مبلمان
  3. آسانسور
  4. ستون‌ها

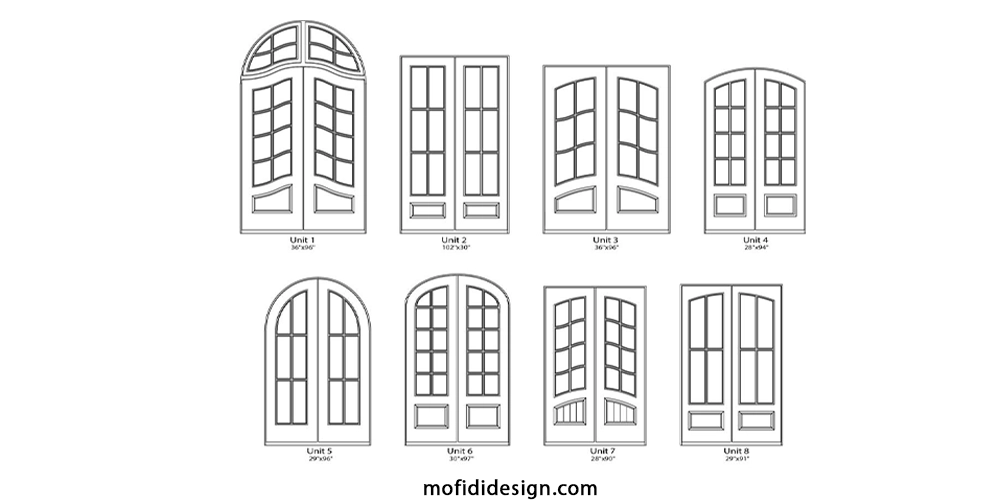

  5. در و پنجره
  6. اجزای سازه ای
  7. اجزای تاسیساتی
  8. ورودی‌های ساختمان
  9. دیوارها (دیوارهای خارجی ضخیم تر و دیوارهای داخلی نازک تر کشیده می‌شوند)

در ادامه با جزئیات بیشتر پلان آشنا می‌شوید:

  1. نام نقشه
  2. کد ارتفاعی
  3. خطوط برش
  4. مقیاس نقشه
  5. نوشتن نام هر فضا
  6. آکس بندی ستون‌ها
  7. قرار دادن خطوط اندازه گذاری
  8. مشخص کردن جهت جغرافیایی

بازسازی خانه در مشهد توسط بهترین تیم طراحی دکوراسیون داخلی

انواع پلان ساختمان

در این بخش از نکات طراحی پلان شما را با انواع پلان که شامل پلان معماری، پلان سازه ای و پلان ساختمانی است آشنا می‌کنیم. با ما همراه باشید.

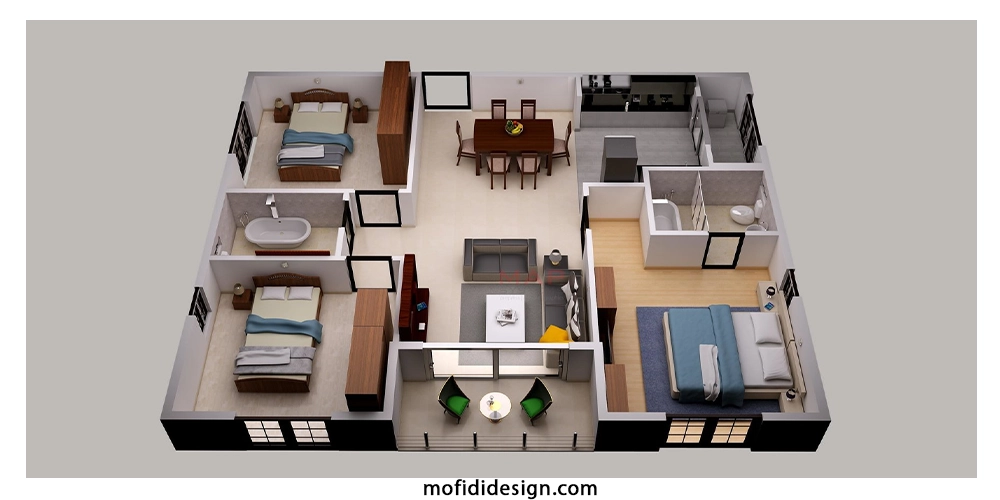

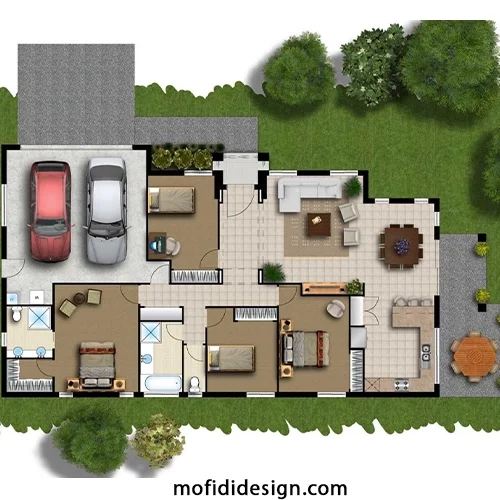

طراحی پلان معماری

پلان معماری

پلان معماری شامل اجزایی نظیر موقعیت، طبقات، بام و مبلمان است.

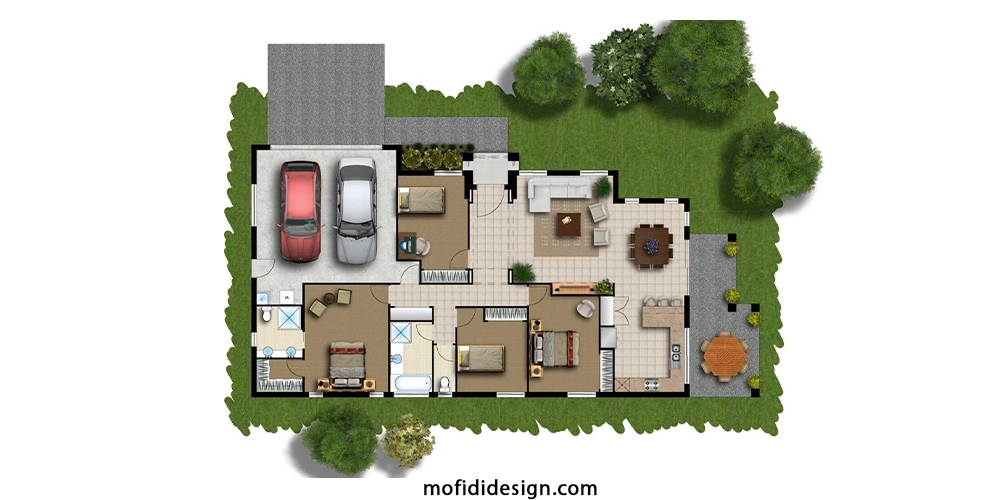

  • موقعیت


ابعاد و مکان ساختمان در این پلان قرار می‌گیرد. در واقع پلان موقعیت، اندازه و میزان خطوط تراز زمین را به معمار نشان می‌دهد.

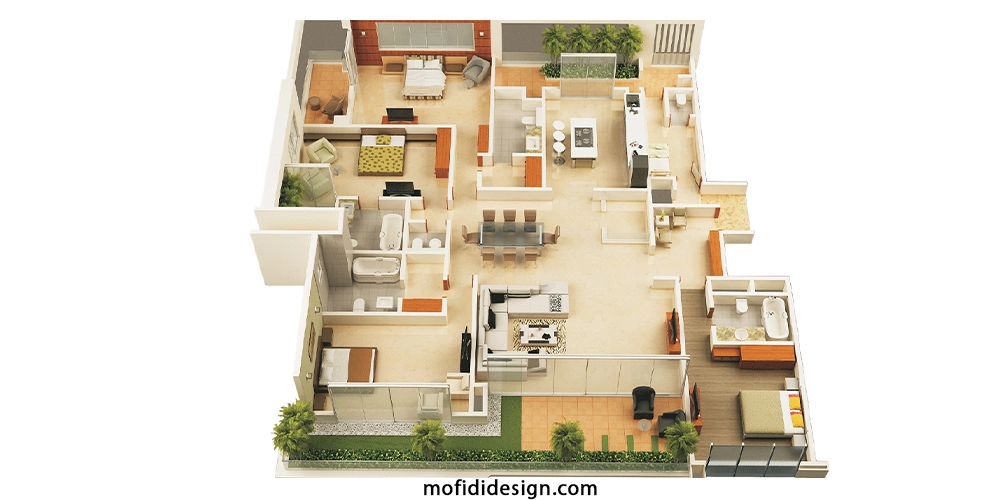

  • طبقات

پلان طبقات، جانمایی فضاهای مختلف هر طبقه که شامل آشپزخانه، اتاق خواب، پذیرایی و سرویس بهداشتی هست را به کاربر نشان داده و ابعاد مورد نیاز برای هر بخش را مشخص می‌کند.

  • بام

در واقع این پلان ابعاد و مکان مناسب نورگیر و سایر بخش‌هایی که از بام بیرون زده است را مشخص می‌کند. خرپشته، خط مسیر شیب بام به سمت آبرو و دیوارهای خارجی از المان‌های مورد بحث در دید افقی از بام ساختمان است.

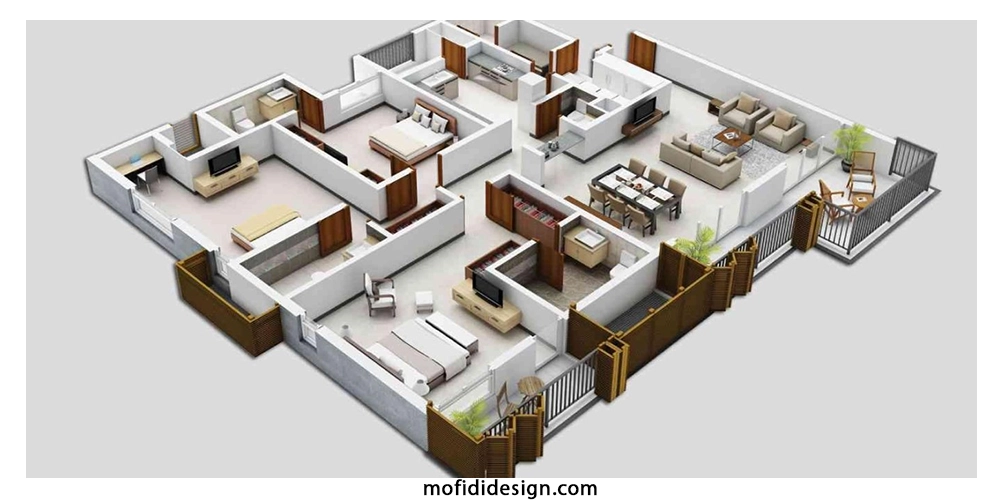

  • مبلمان

ترسیم جانمایی مبلمان، سرویس خواب و وسایل ضروری آشپزخانه مانند یخچال فریزر، اجاق گاز و سینک ظرفشویی از جزئیات مطرح شده در پلان مبلمان است.

طراحی دکوراسیون فروشگاه مشهد توسط مفیدی دیزاین با تعرفه مناسب

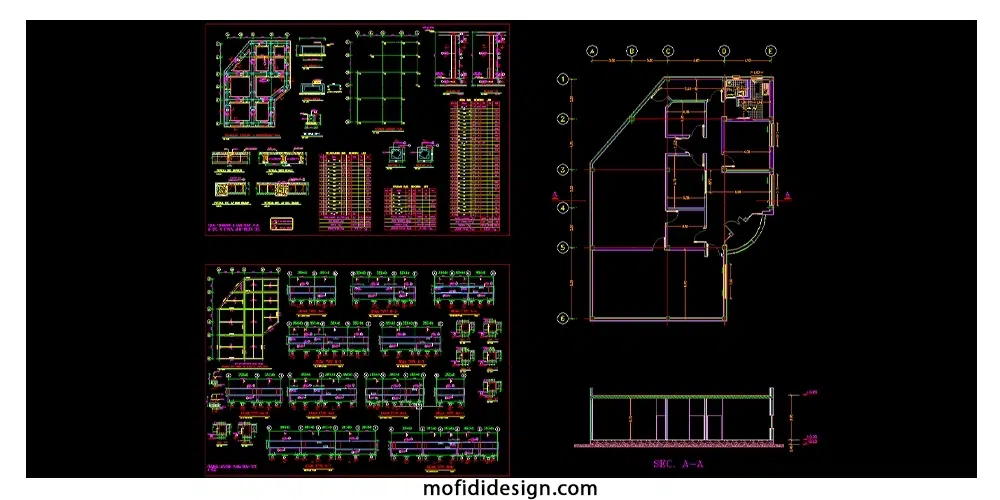

طراحی پلان سازه ای

پلان سازه ای

پلان سازه ای نیز به سه پلان تیرریزی، آکس بندی و ستون گذاری و فونداسیون تقسیم بندی می‌شود.

  • تیرریزی

نحوه پایه گذاری تیرها در سقف برای هر طبقه به صورت مجزا، موقعیت مکانی و ابعاد هر تیر از فواید استفاده از پلان تیرریزی است. دقت داشته باشید که برای هر طبقه یک پلان تیرریزی مجزا طراحی می‌شود.



  • آکس بندی و ستون گذاری

ستون‌ها یکی از المان‌های اصلی در طراحی پلان است. جزئیات ابعاد، موقعیت مکانی و ارتفاع ستون، محل قرار گرفتن نبشی‌ها و آکس‌های هر ستون(محور) در پلان آکس بندی و ستون گذاری ذکر می‌شود.



  • فونداسیون

در این پلان به طور واضح در مورد نوع، ابعاد، تعداد و موقعیت پی‌های استفاده شده در زمین صحبت می‌شود.

طراحی پلان نوعی برش دو بعدی یا سه بعدی به صورت فرضی از نمای ساختمان است که به مشتری اجزای تغییر نقشه ساختمان را داده و هزینه تقریبی طراحی داخلی ساختمان را مشخص می‌کند.

پلان به سه بخش معماری، سازه ای  ساختمانی تقسیم بندی می‌شود. راه پله، تاسیسات، مبلمان، ورودی ساختمان، دیوارهای داخلی و خارجی، در و پنجره، آسانسور و ستون‌ها اجزای اصلی تشکیل دهنده هر پلان هستند.

طراحی پلان ساختمانی

پلان ساختمانی

پلان برقی و پلان مکانیکی دو پلان مطرح در طراحی پلان ساختمانی است.

  • پلان مکانیکی

در نقشه مکانیکی هر ساختمان اطلاعات کلی در خصوص لوله کشی آب و فاضلاب مطرح می‌شود. پلان مکانیکی موقعیت موارد زیر را به صورت واضح برای کارفرما شرح می‌دهد:

  1. لوله کشی آب سرد و گرم
  2. لوله کشی سیستم مربوط به شوفاژ و تهویه مطبوع
  3. شبکه آب باران و فاضلاب
  4. کانال‌های کولر و یا تهویه
  5. لوله کشی موتورخانه



  • پلان برقی



سیم کشی مربوطه به مخابرات و سیم کشی آنتن تلویزیون از اصلی ترین موارد ذکر شده در پلان برقی است.



مشاوره چیدمان منزل در مشهد با مفیدی دیزاین بهترین مجری طراحی دکوراسیون داخلی

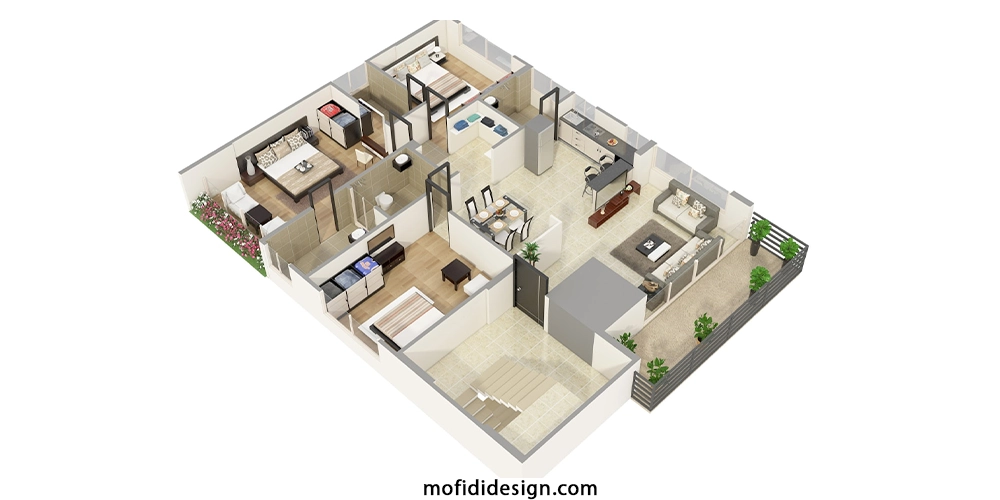

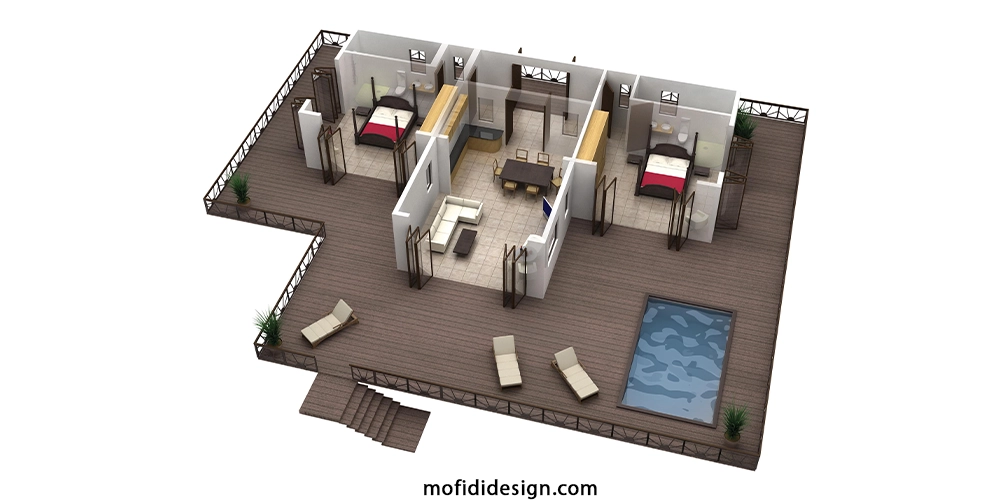

چرا باید طراحی پلان حرفه ای داشته باشیم؟

پلان زبانی راحت برای ساخت بهتر ساختمان با توجه به موقعیت تمام محیط های داخلی ساختمان است.

در واقع شما با طراحی پلان به صورت حرفه ای قادر به ترسیم نقشه ای بی عیب و نقص شده و می‌توانید با برآورد هزینه‌ها، برنامه ریزی دقیقی در این خصوص داشته باشید.

با طراحی پلان حرفه ای تصویرسازی و ارتباط بین اتاق‌ها، سرویس بهداشتی، آشپزخانه و سالن پذیرایی به صورت دقیق به شما نشان داده می‌شود.

از مهمترین فواید طراحی پلان توسط گروه طراحی حرفه ای همچون مفیدی دیزاین می‌توان به موارد زیر اشاره کرد:

  1. پیاده کردن ایده‌های ناب به صورت بصری
  2. راهنمایی معماران در خصوص استفاده مناسب از فضا و متراژ در نظر گرفته شده
  3. تخمین بودجه تغییر دکوراسیون داخلی
  4. کسب رضایت بیشتر مشتری و تعامل کارفرما در خصوص طراحی دکوراسیون داخلی منزل خود
  5. کاهش خطاهای احتمالی در ابعاد و اندازه گیری‌ها

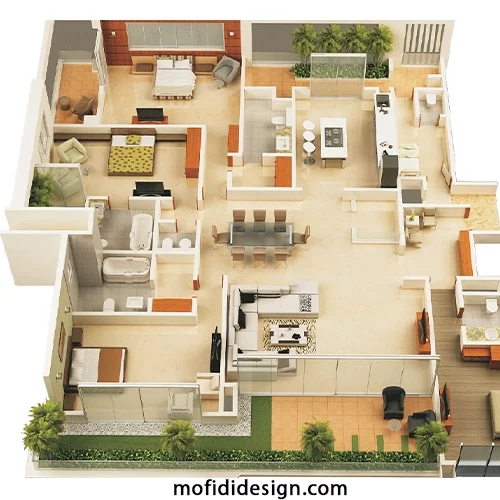

قیمت طراحی پلان

قیمت نقشه کشی ساختمان

هزینه طراحی پلان مشهد با توجه به موقعیت مکانی ساختمان، ابعاد و متراژ ساختمان، تعداد طبقات، تعداد اتاق‌ها و جزئیات مطرح شده تعیین می‌شود.

جهت اطلاع از قیمت‌های طراحی پلان در مشهد با شماره های زیر تماس حاصل نمایید.

تلفن‌های تماس جهت کسب اطلاعات بیشتر:

جمع بندی

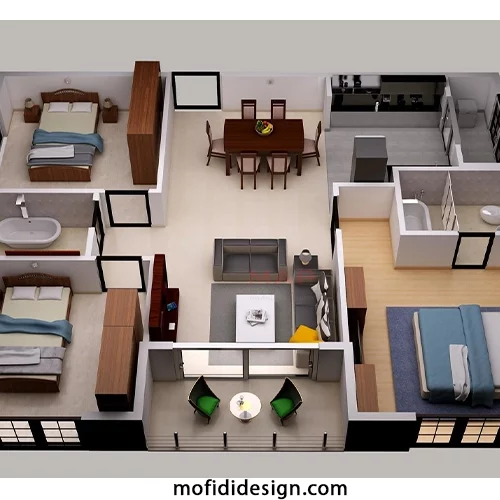

به منظور طراحی پلان با تعرفه مناسب به گروه مفیدی دیزاین مراجعه کرده تا کارشناسان حرفه ای با تخصص خود بهترین پلان را برای شما طراحی کنند.

این مجموعه با بیش از ۱۵ سال تجربه و اجرای ۱۵۰۰ پروژه مختلف ساختمانی یکی از بهترین طراحان در خصوص طراحی دکوراسیون داخلی مشهد است.

مفیدی دیزاین علاوه بر طراحی پلان، اجرای صفر تا صد بازسازی منزل و فرنیش و چیدمان منزل را نیز بر عهده می‌گیرد.

سوالات متداول

  • نیازهای مشتری
  • ابعاد و مساحت زمین
  • شکل پلان و دسترسی‌های ساختمان
  • شرایط و محدودیت‌های مکان
  • ضوابط شهرداری و شهرسازی منطقه
  • نوع کاربری ساختمان
  • به دست آوردن محیط مورد نیاز در داخل ساختمان به ترتیب اولویت
  • ایجاد نورگیری مناسب
  • جهت گیری مناسب هر محیط در ساختمان
  • به دست آوردن مساحت و ابعاد محیط داخلی ساختمان
  • رابطه بین هر یک از محیط‌های داخلی ساختمان
